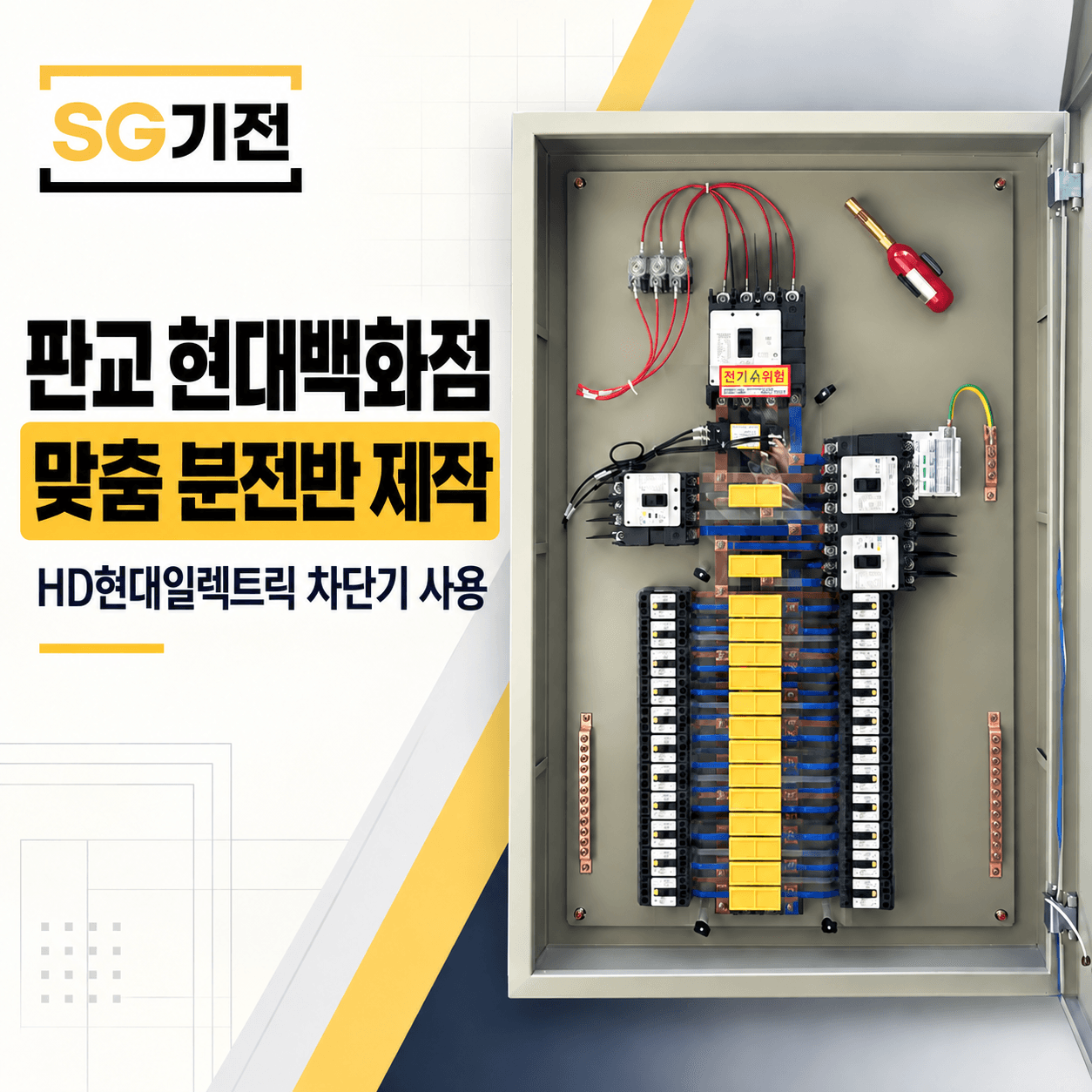

맞춤 식당 분전반 제작 사례 - 판교 현대백화점 내 대형식당 분전반 제작, HD현대일렉트릭 차단기 MCCB 사용
판교 현대백화점 입점 대형 식당(협력업체 발주)의 주방·홀 인덕션용 분전반 2면을 HD현대일렉트릭 MCCB 지정 자재로 승인도면 그대로 반영해 제작한 실제 납품 사례. 지정 자재만 사용한 목적 맞춤 제작, 정교한 마무리로 완성한 전문가 품질.
이미지를 클릭하면 크게 볼 수 있습니다.
안녕하세요. 전기 분전반·컨트롤박스 맞춤 제작 전문 기업 SG기전입니다.
대형 쇼핑몰이나 백화점에 입점한 식당·매장은 본사(임대사) 승인도면과 지정 자재 조건이 까다롭습니다. 특히 주방 인덕션·홀 테이블 인덕션 등 부하가 큰 회로가 많은 식당은 주방·홀을 별도 분전반으로 나눠 제작해야 유지보수·비상전열 관리가 쉬워집니다.
최근 판교 현대백화점에 입점한 대형 식당(현대백화점 직영이 아닌 협력 입점 매장)의 발주로 주방용·홀용 분전반 2면을 승인도면 그대로 반영하여 맞춤 제작한 사례를 공유드립니다.
판교 현대백화점 식당 현장 맞춤 제작 스펙 요약
| 구분 | 적용 스펙 및 자재 | 주요 역할 및 세일즈 포인트 |
|---|---|---|
| 함체 규격 | NP-01 TD 800×1200×200 / NP-02 TD 800×1400×200 (STEEL 5Y 색상) | 주방용·홀용 용도별 2면 분리 제작 |
| 지정 차단기 | HD현대일렉트릭 MCCB 4P 150A · 4P 50A · CBR 다수 | 요청한 자재만을 사용한 목적 충실 맞춤 제작 |
| 서지 보호 | SPD 40kA + 부스바 CT 150/5 | 순간 이상전압·과전류에서 인덕션 부하 보호 |
| 비상전열 회로 | 격벽 분리 + MCCB 2P 30A + 환CT 30/5 | 정전 시에도 필수 부하 유지, 회로 간 간섭 차단 |
| 안전 설비 | 소공간 자동소화기 내장 | 백화점 방재 기준 대응 |
| 마무리 품질 | 승인도면 1:1 대응 · 라벨링 · 정교한 결선 | 전문가가 만들어 낸 높은 완성도 |
이번 사례의 3가지 핵심 포인트

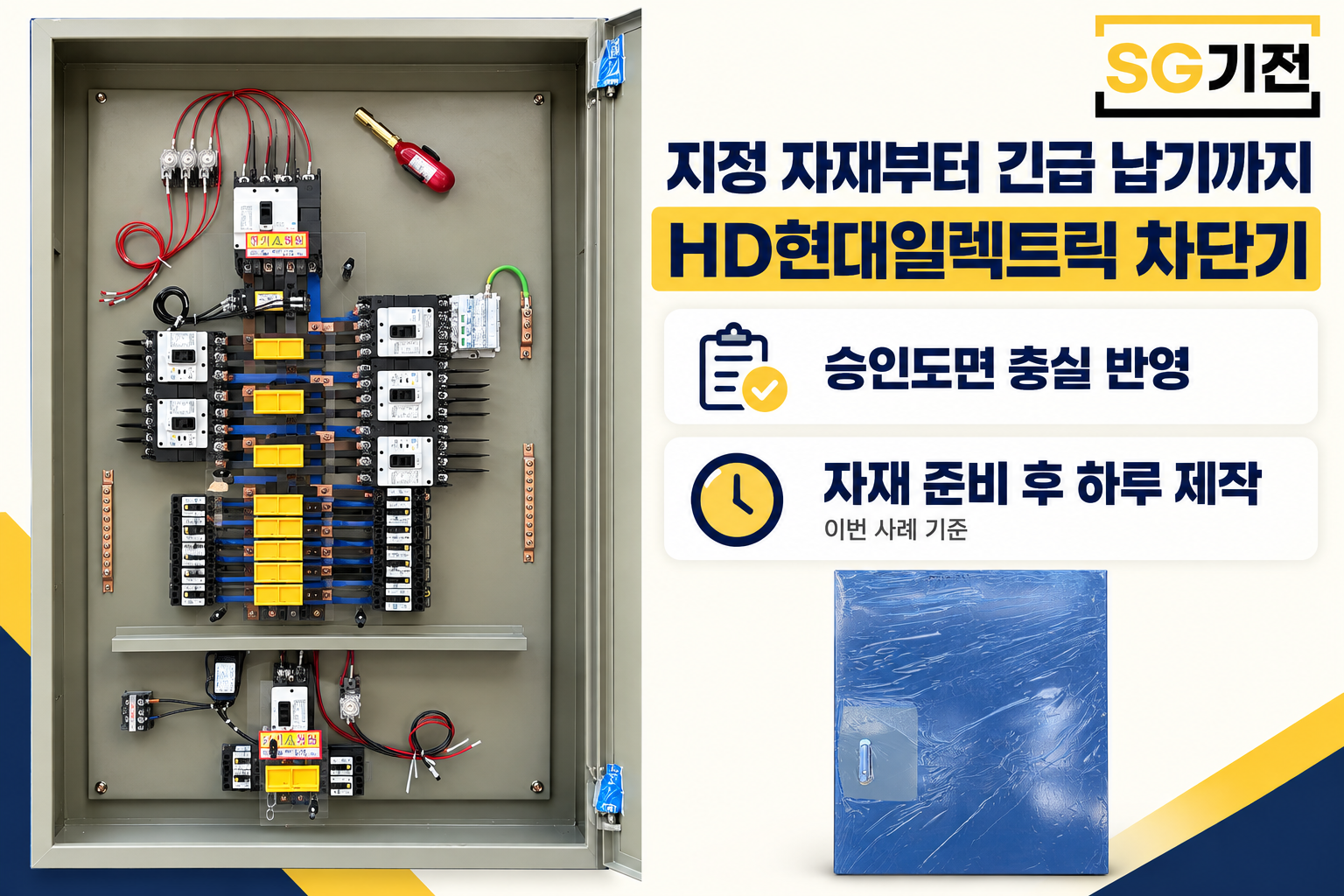

1. HD현대일렉트릭 지정 자재 조건 충실 반영
발주처(협력 입점 매장 시공사)가 승인도면에 HD현대일렉트릭 차단기 사용을 명시했습니다. SG기전은 요청한 브랜드·규격의 자재만을 직접 수급하여 도면 목적에 충실한 맞춤 사양으로 제작합니다.
- HD현대일렉트릭 MCCB(배선용차단기) 4P 150A · 4P 50A — 메인 전원 및 대용량 분기 회로 보호
- 소용량 분기 회로는 CBR 4P 20A / 2P 20A / 2P 30A 다수 배치
- STEEL 함체 5Y 색상 지정도 도면 그대로 반영
참고: HD현대일렉트릭 배선용차단기(MCCB) · 누전차단기(ELCB) 개요
- MCCB: 15A
1600A, 5kA150kA 차단용량, Ui = 1000V, Ics = 100% Icu- ELCB(누전차단기): 15A~800A, 감도전류 100·300·500·1000mA 가조정, 동작시간 0·200·500·1000ms 가조정
- DEKRA / KERI / CESI / UL 등 국제 공인 검사 기관 인증
산업·건설·주거 어느 환경에서도 안정적인 차단 성능을 제공하는 국내 대표 중저압 차단기 제품군입니다.

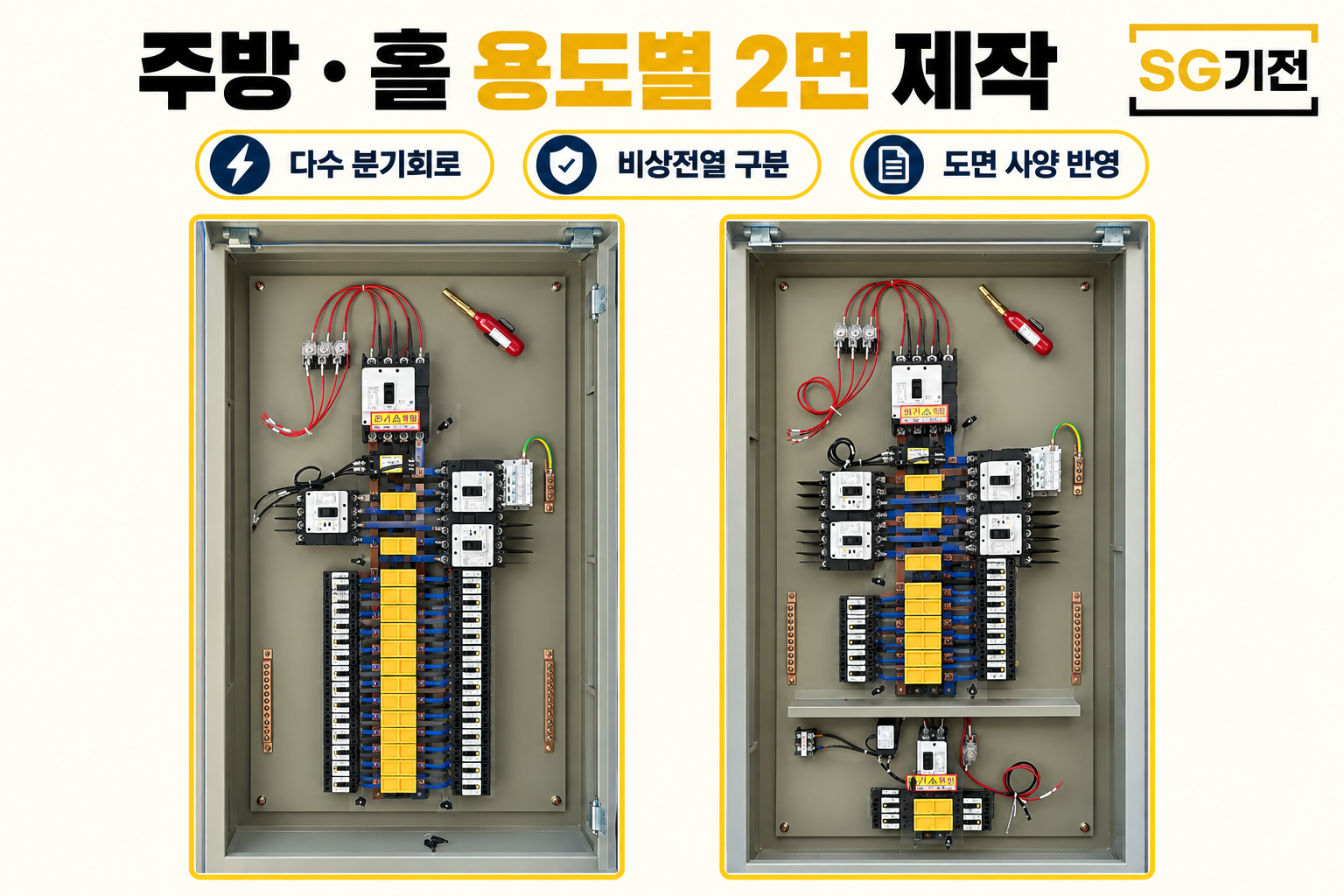

2. 주방용 · 홀용 용도별 2면 분리 제작
식당 분전반을 한 면에 몰아 제작하면 유지보수 시 전체 부하를 내려야 하는 문제가 생깁니다. 이번 현장에서는 도면에 따라 NP-01(주방용) · NP-02(홀용) 2면으로 완전히 분리했습니다.
- NP-01 주방 분전반 — 800×1200×200 함체, 대용량 조리 기기 · 냉장 · 후드 회로 수용
- NP-02 홀 분전반 — 800×1400×200 함체, 테이블 인덕션 · 홀 조명 · 공조 회로 수용
- 두 면 모두 비상전열 격벽 분리 시공 — 화재·정전 시에도 필수 부하 보호
3. 승인도면에 따른 정확한 제작 + 정교한 마무리 품질
백화점 입점 매장은 임대사·시공사의 승인도면 그대로 제작하는 것이 가장 중요합니다. 회로 하나, 격벽 위치 한 곳이 어긋나면 재작업으로 이어지기 때문입니다.
- 승인도면 충실 반영 — 회로 번호, 격벽 위치, SPD 유무, CT 사양까지 도면과 1:1 대응
- 정교한 마무리 — 부스바 정렬, 결선 각도, 라벨링, 방수 포장까지 전문가가 직접 마감
- 요청 자재 100% 사용 — HD현대일렉트릭 등 지정 브랜드 외 대체품 미사용
SG기전의 대형 쇼핑몰·백화점 매장 분전반 납품 경험
이번 판교 현대백화점 사례 외에도, SG기전은 대형 쇼핑몰·백화점 입점 매장의 분전반 제작을 다수 수행해왔습니다.
- 판교 현대백화점 입점 대형 식당 — 주방·홀 분전반 2면 (HD현대일렉트릭 MCCB 지정 자재)
- 수원 스타필드 언더아머 매장 분전반 제작
- 그 외 오피스·주거 복합 건물 세대분전반, 지하 기계실 배수펌프 제어판넬 등
지정 자재 · 승인도면 조건이 겹쳐도, 자체 공장 제작 체계와 자재 네트워크로 목적에 충실한 맞춤 제작을 제공합니다.
백화점·쇼핑몰 입점 매장 분전반 발주 시 체크리스트
- 본사(임대사) 승인도면 확보 — 회로 구성, 함체 색상(예: STEEL 5Y), 격벽 유무까지 명시된 최신본 필요
- 지정 자재 브랜드·규격 확인 — HD현대일렉트릭, LS ELECTRIC 등 브랜드 요구 조건
- 주방·홀 분리 여부 결정 — 인덕션 부하가 크면 반드시 분리 권장
- 비상전열 회로 격벽 설계 — 방재 기준 및 정전 시 필수 부하 유지
- 오픈 일정 여유 확보 — 자재 수급, 제작, 배송·시운전 단계를 충분히 고려한 발주 일정
SG기전이 제공하는 매장 분전반 맞춤 제작 프로세스
- 승인도면 + 지정 자재 리스트 접수 — PDF·CAD 도면 그대로 검토
- CAD 도면 재도출 + 견적 회신 — 신속한 상세 견적 제공
- 지정 자재 수급 → 자체 공장 제작 — HD현대일렉트릭 등 요청 브랜드 직접 수급, 도면 목적에 충실한 맞춤 제작
- 검수 · 라벨링 · 납품 — 정교한 마무리와 회로 번호 라벨, 방수 포장 후 현장 배송
