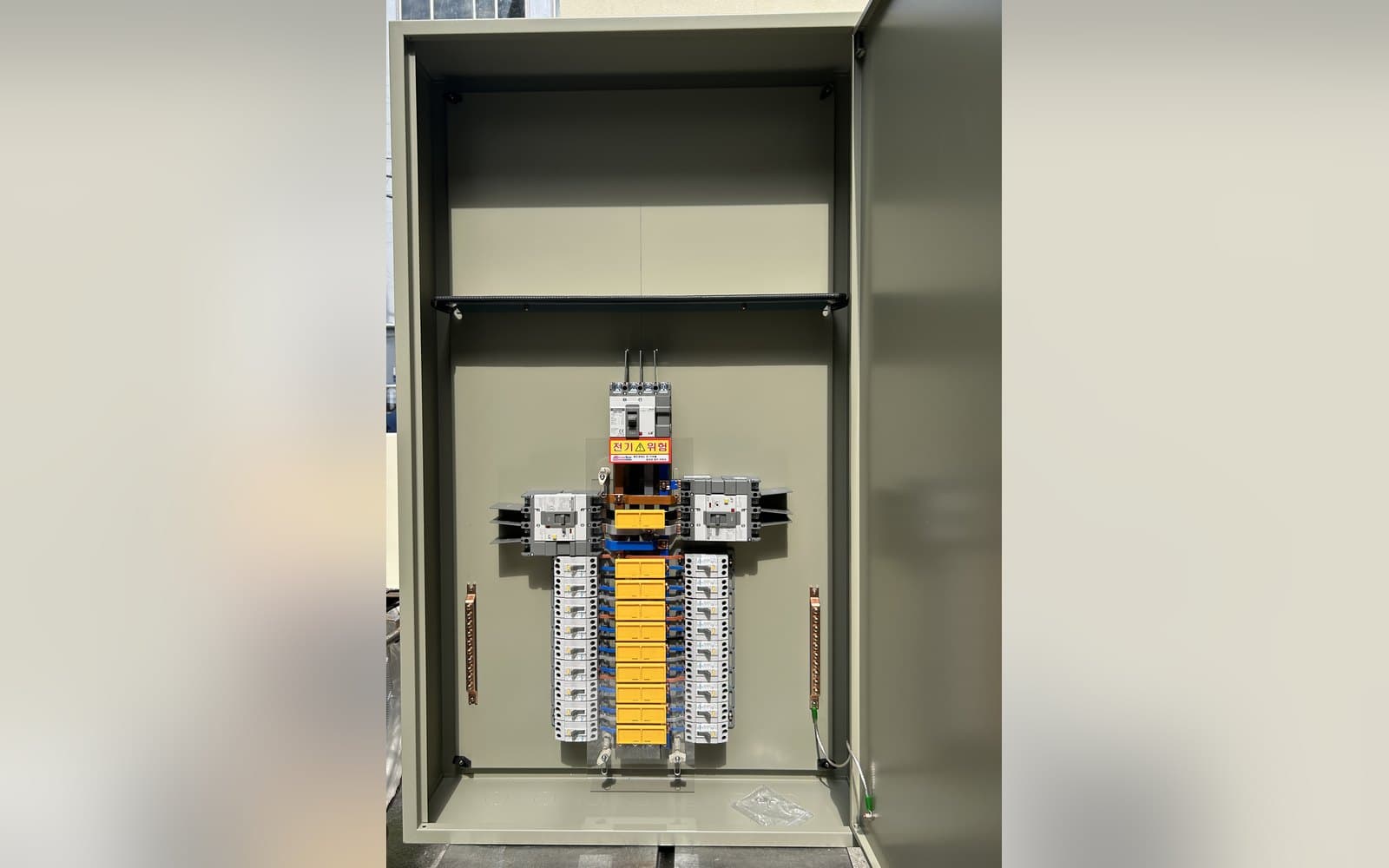

한양여대 교내 카페 분전반 제작 사례 — LS ELECTRIC 차단기 · 기성 규격 함체 활용
한양여자대학교 교내 카페 신설 현장에 납품한 분전반 사례. 학교 시설 기준에 맞춰 LS ELECTRIC 차단기를 적용하고, 기성 규격 함체를 활용해 주문한 날 제작을 마치고 현장으로 배송한 과정을 공개합니다.
이미지를 클릭하면 크게 볼 수 있습니다.
안녕하세요. 전기 분전반·컨트롤박스 맞춤 제작 전문 기업 SG기전입니다.
교내 카페, 구내식당, 스터디 라운지처럼 학교 건물 안에 새로 들어가는 소규모 상업 공간은 인테리어 공정과 전기 공정이 며칠 단위로 맞물려 돌아갑니다. 인테리어 마감 일정은 이미 잡혀 있는데 분전반 하나 때문에 전기 공사가 밀리는 상황, 현장에서 자주 겪으셨을 겁니다.

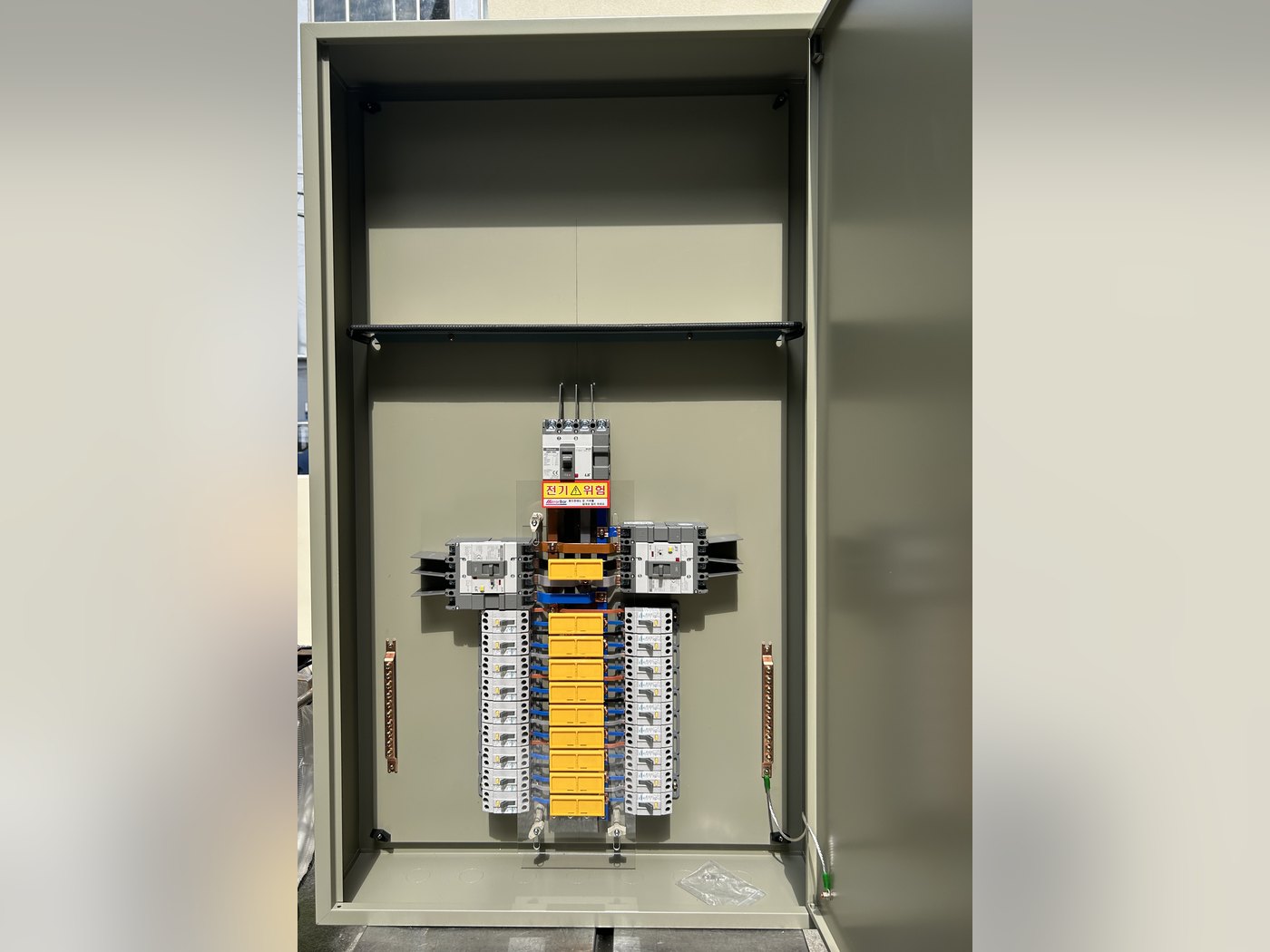

이번에 한양여자대학교 교내 카페 신설 현장에 납품한 분전반 사례를 공유드립니다. 발주처는 해당 카페 공사를 맡은 인테리어 업체였고, 전기 공사 일정이 촉박한 상태에서 연락을 주셨습니다.
이번 현장의 조건
| 구분 | 내용 |
|---|---|
| 설치 장소 | 한양여자대학교 교내 신설 카페 |
| 발주처 | 카페 인테리어 시공 업체 |
| 차단기 | LS ELECTRIC(LS산전) 지정 적용 |
| 함체 | 기성 규격 철제 분전반함 |
| 상황 | 전기 공사 일정이 임박해 분전반 입고가 급했던 상태 |
1. 학교 시설이라 LS ELECTRIC 차단기를 적용했습니다
대학교·공공기관 건물은 시설팀이 유지보수를 직접 담당합니다. 그래서 차단기 브랜드가 건물 내 다른 반과 제각각이면 이후 관리가 번거로워집니다. 예비 부품 확보, 교체 작업, 트립 이력 판단까지 전부 브랜드별로 달라지기 때문입니다.
이번 현장도 같은 이유로 LS ELECTRIC 차단기로 통일해서 제작했습니다.
- 메인 차단기 — LS Metasol ABN 104c 75A 배선용차단기(MCCB), 3P + N 구성
- 분기 주차단기 — LS Metasol EBS 시리즈 30A 누전차단기(ELCB) 2대, 정격감도전류 30mA로 좌·우 계통 분리
- 말단 분기 회로 — 좌·우 2열 배치로 카페 주방 기기·조명·콘센트 회로를 구분
카페는 에스프레소 머신, 제빙기, 온수기처럼 기동 전류가 크고 물을 쓰는 기기가 한곳에 모입니다. 누전차단기를 좌·우 계통으로 나눠 두면 한쪽 회로에서 누전이 발생해도 매장 전체가 정전되지 않습니다. 영업 중 사고 대응 관점에서 중요한 부분입니다.
2. 충전부 차폐와 접지까지 기본으로 반영
학교 건물은 전기안전공사 정기검사 대상입니다. 검사에서 가장 자주 지적되는 항목이 충전부 노출과 접지 상태인데, 납품 시점에 정리해 두지 않으면 나중에 현장에서 다시 손봐야 합니다.
이번 반에도 다음 항목을 기본으로 반영했습니다.

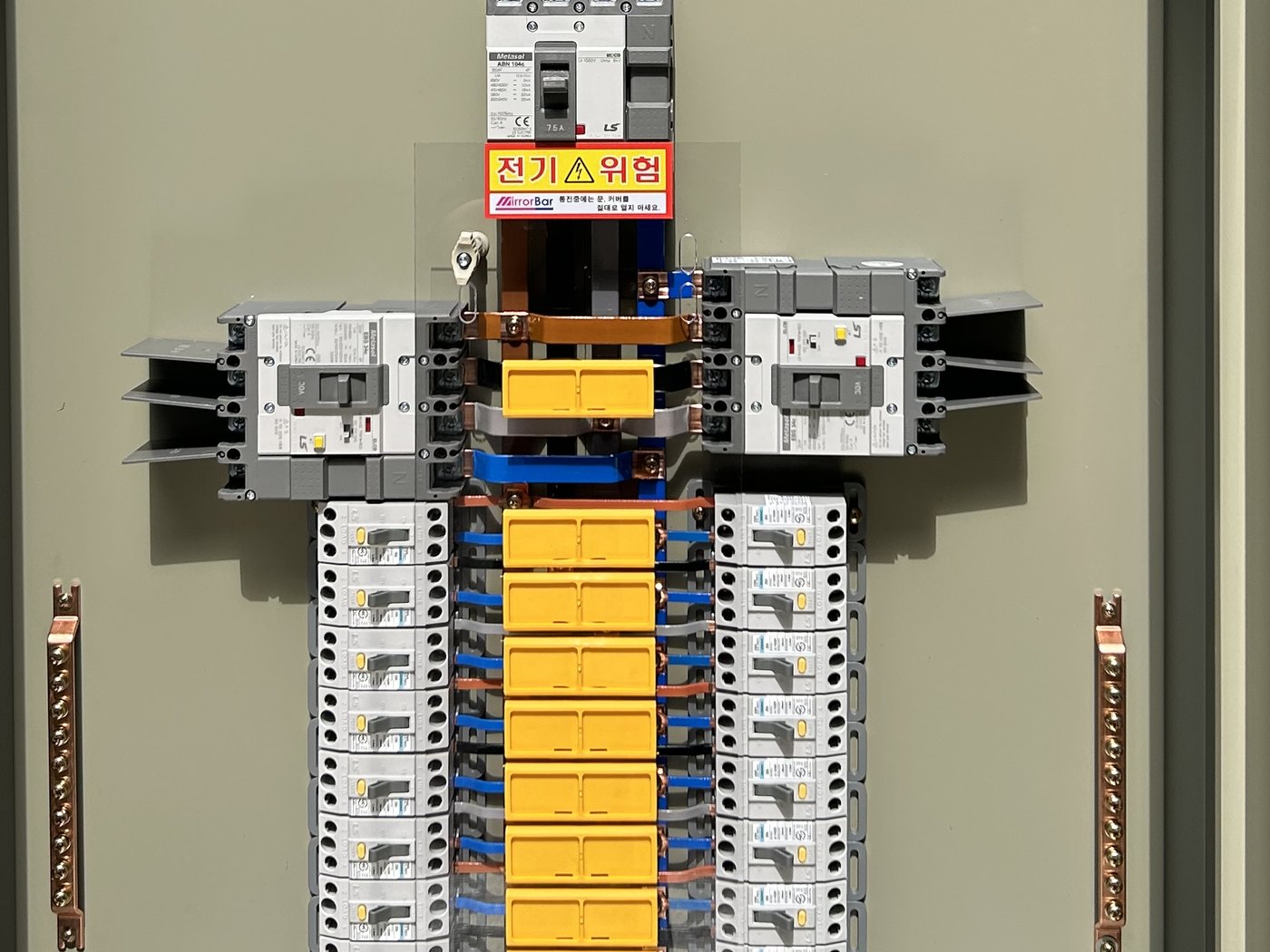

- 투명 난연 아크릴 차폐판 — 메인·분기 차단기 충전부를 덮어 조작은 가능하되 직접 접촉은 차단
- 「전기 위험」 경고 라벨 — 통전 중 커버 개방 금지 안내를 차폐판 정면에 부착
- 부스바 시스템 적용 — 분기 회로를 개별 전선 결선 대신 부스바로 연결해 발열·접촉 불량 요인을 줄이고 배열을 균일하게 정리
- 접지·중성 동바 좌우 분리 배치 — 접지선과 중성선을 섞지 않고 각각 별도 단자대로 정리
- 도어 접지 본딩 — 함체 도어에 녹색 접지선을 연결해 도어 금속부까지 접지 확보
이 정도를 납품 단계에서 끝내 두면, 시공사는 인입·분기 결선만 하면 되고 정기검사 지적으로 되돌아올 일이 줄어듭니다.
3. 기성 규격 함체였기에 주문 당일 배송이 가능했습니다
이번 건에서 발주처가 가장 급했던 부분은 일정이었습니다. 전기 공사 일정이 이미 잡혀 있었고, 분전반이 들어오지 않으면 후속 공정이 전부 밀리는 상황이었습니다.
결과적으로 주문하신 날 제작을 마치고 현장으로 배송했습니다. 가능했던 이유는 두 가지입니다.
- 기성 규격 함체를 사용했습니다. 특수 치수 함체는 철판 절단·절곡·용접·도장 공정을 새로 타야 합니다. 반면 기성 규격은 함체를 별도 제작할 필요가 없어, 함체 제작에 걸리는 시간이 통째로 빠집니다.
- 적용 차단기가 상시 취급 품목이었습니다. LS ELECTRIC의 ABN·EBS 계열은 유통량이 많은 표준 모델이라 자재 수급이 빠릅니다. 특수 사양이나 수입 자재였다면 입고 대기 시간이 발생했을 겁니다.
즉 "기성 규격 함체 + 상시 취급 차단기" 조합이었기 때문에 당일 안에 조립·결선·검수까지 마칠 수 있었습니다.
인테리어 업체에서 분전반을 발주할 때
인테리어 업체는 전기가 주 공종이 아니다 보니, 분전반 발주 단계에서 정보가 비는 경우가 많습니다. 아래 다섯 가지만 정리해 주시면 견적과 제작이 훨씬 빨라집니다.
- 설치 예정일 — 가장 중요합니다. 일정에 따라 기성 규격으로 갈지, 맞춤 제작으로 갈지가 갈립니다.
- 설치 위치와 설치 방식 — 노출형인지 매입형인지, 벽면 여유 치수가 얼마인지
- 인입 전원 조건 — 단상인지 3상인지, 계약 전력 또는 메인 차단기 용량
- 회로 목록 — 주방 기기, 조명, 콘센트, 간판, 냉난방기 등 필요한 분기 회로 수
- 건물 측 요구 조건 — 학교·병원·관공서처럼 시설팀이 지정하는 차단기 브랜드나 함체 색상이 있는지
도면이 없어도 괜찮습니다. 현장 사진과 실측 치수만으로도 견적을 시작할 수 있습니다. 관련 내용은 도면 없이 분전반 견적받는 법에 정리해 두었습니다.
SG기전의 학교·기관 납품
SG기전은 대학교를 비롯한 기관 현장의 분전반 제작·납품을 이어오고 있습니다.
- 한양여자대학교 교내 카페 분전반 (본 사례)
- 경기대학교 등 대학 기관 납품
- 판교 현대백화점 입점 대형 식당 주방·홀 분전반 2면
- 오피스텔 세대분전반·계량기함, 지하 기계실 배수펌프 제어판넬 등
기관 현장은 지정 자재 조건과 정기검사 기준을 함께 만족시켜야 합니다. SG기전은 설계와 조립을 직접 수행하므로 이런 조건을 제작 단계에서 반영합니다. 다만 전기공사 시공은 수행하지 않으며, 제작·납품까지가 저희 영역입니다. 현장 설치는 발주처의 전기공사 업체가 진행합니다.
