차단기 용량과 기기 kW, 분전반 제작 상담에는 어떤 부하 정보를 보내나요?
기기 명판의 kW 표기와 차단기 전류는 서로 다른 기준입니다. 전압·상 구성·역률·효율이 전류와 어떻게 연결되는지 정리하고, 분전반 제작 상담에 보낼 부하 목록 항목을 안내합니다.

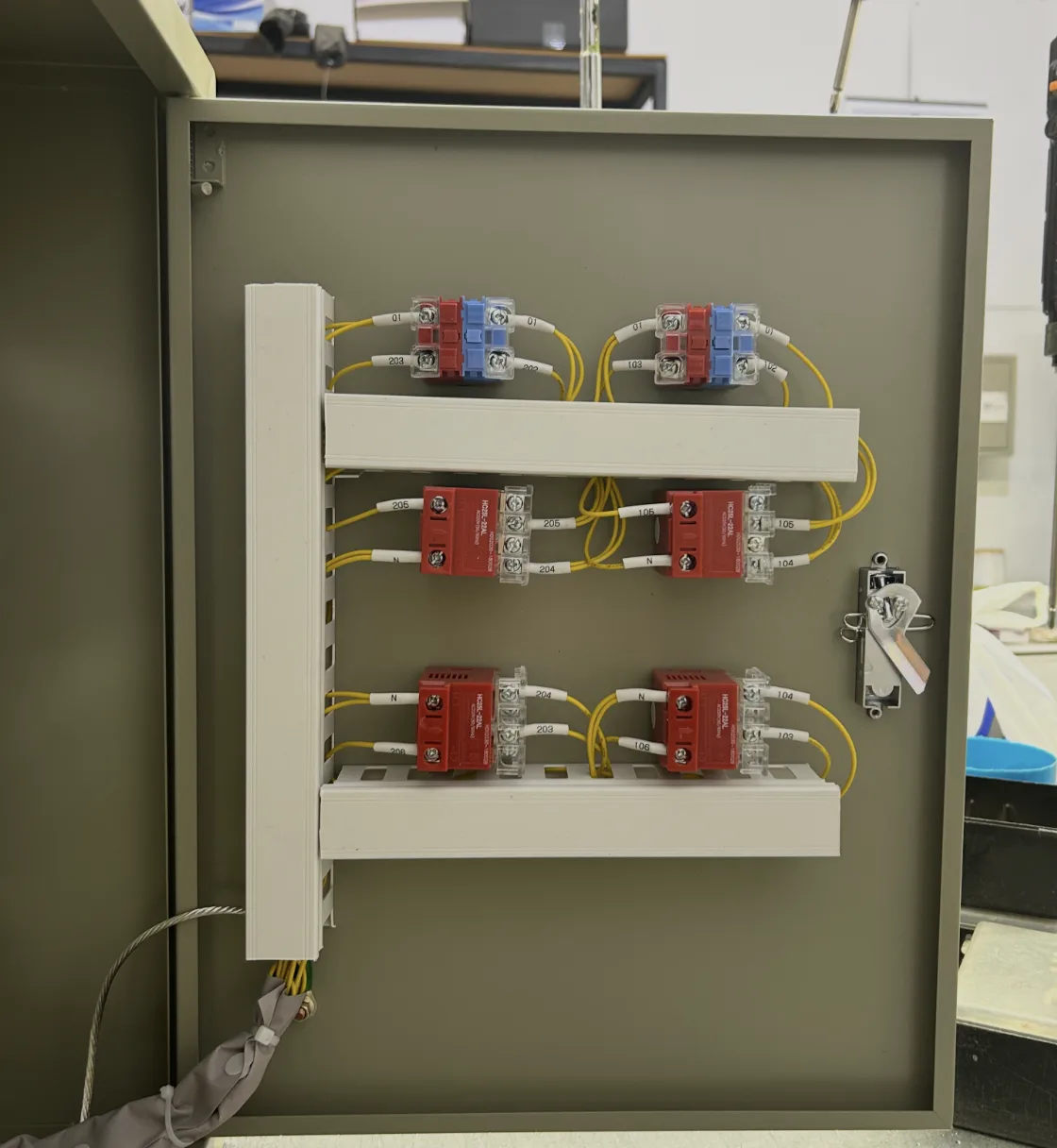

이미지를 클릭하면 크게 볼 수 있습니다.
기기 명판의 kW는 전력 값이고 차단기 명판의 전류는 회로에 흐르는 전류 값이라, 둘을 바로 맞대어 비교할 수 없습니다. 전력에서 전류를 보려면 그 회로의 전압과 상 구성, 그리고 부하의 역률을 함께 알아야 합니다. 그래서 분전반 제작 상담에는 kW 숫자 하나가 아니라 기기별 명판 전체와 수량, 운전 방식, 동시에 쓰는 부하를 정리해서 보내주시는 편이 검토에 도움이 됩니다.
명판의 kW와 차단기의 전류는 어떤 관계인가요
부하의 전력과 전류 사이에는 전압, 상 구성, 역률이 함께 들어갑니다. 같은 kW 표기라도 단상이냐 삼상이냐에 따라, 그리고 역률이 얼마냐에 따라 회로에 흐르는 전류는 달라집니다. 피상전력(kVA) 기준으로 설비를 정리하는 이유도 여기에 있습니다. 전압과 상 구성이 정해지면 피상전력과 전류가 바로 연결되기 때문입니다. 자세한 관계는 아래 참고 자료의 슈나이더 일렉트릭 설치 피상전력 항목에 정리되어 있습니다.
실무에서 자주 생기는 혼동은 이렇습니다. 장비 업체에서 받은 자료에 kW만 적혀 있고, 그 kW가 어느 전압 기준인지, 단상인지 삼상인지가 빠져 있는 경우입니다. 이 상태에서는 전류를 확정할 수 없고, 따라서 분기 차단기 정격도 확정할 수 없습니다. 명판 사진 한 장이면 전압, 상, 주파수, 전류, 역률 표기까지 한 번에 확인되는 경우가 많습니다.
모터 명판의 출력과 입력은 왜 다른가요
모터 명판에 적힌 정격 출력은 축에서 나오는 기계적 출력이고, 전원에서 들어가는 전기 입력은 그보다 큽니다. 둘 사이에는 효율이 들어갑니다. 회로에 흐르는 전류를 볼 때 기준이 되는 쪽은 전기 입력입니다. 모터가 들어가는 설비를 검토할 때 출력 kW만 보고 전류를 추정하면 입력 쪽을 빠뜨리게 됩니다.
여기에 운전 조건이 하나 더 붙습니다. 모터는 기동할 때와 정상 운전할 때의 전류 양상이 다릅니다. 전선과 보호 기기를 검토할 때는 정상 운전 전류와 함께 기동 조건을 같이 봅니다. 직입 기동인지, 인버터나 소프트스타터를 쓰는지, 기동과 정지가 얼마나 잦은지가 회로 구성에 영향을 줍니다. 펌프나 팬처럼 모터가 중심인 반이라면 이 부분을 먼저 알려주시는 편이 좋습니다.
설비 전력을 다 더하면 그게 분전반 용량인가요
설비의 정격 전력을 전부 합산한 값과 실제로 동시에 나타나는 최대 수요는 다릅니다. 모든 기기가 항상 동시에, 그것도 정격으로 운전되는 현장은 드물기 때문입니다. 반대로 특정 시간대에만 몰려서 동시에 켜지는 설비라면 합산값에 가깝게 올라가기도 합니다. 그래서 상담할 때 "이 기기들은 항상 같이 돌아갑니다", "이쪽은 교대로 운전합니다" 같은 사용 조건을 함께 알려주시면 회로 구성 검토가 훨씬 수월해집니다.
이 구분은 아래 참고 자료의 설치 전력 항목에서 설명하는 내용과 같은 맥락입니다. 설치 전력은 설비를 정리하는 출발점이고, 실제 수요는 사용 방식을 반영해 판단하는 값입니다.
명판에서 뽑아야 할 항목과 쓰임
| 확인 항목 | 어디서 보나요 | 왜 필요한가요 |
|---|---|---|
| 정격 전압 | 기기 명판 | 전력과 전류를 연결하는 기준 |
| 상 구성(단상/삼상) | 기기 명판, 결선도 | 극수와 분기 회로 구성 판단 |
| 정격 전력 표기(kW 또는 kVA) | 기기 명판 | 부하 규모 정리의 출발점 |
| 명판 전류 표기 | 기기 명판 | 전력 환산 없이 직접 확인 가능한 값 |
| 역률·효율 표기 | 기기 명판, 카탈로그 | 전력에서 전류를 볼 때 함께 쓰임 |
| 기동 방식 | 설비 사양서, 현장 확인 | 모터 회로의 운전 조건 검토 |
| 수량과 동시 운전 여부 | 발주처 사용 계획 | 실제 최대 수요 판단 |
표에 적힌 항목은 숫자를 정해드리는 기준표가 아니라, 상담 전에 모아두시면 좋은 목록입니다. 실제 차단기 정격과 전선 굵기는 이 자료를 받은 뒤 설계 단계에서 확정합니다.
제작 상담에 보내주시면 좋은 부하 목록
에스지기전은 용도에 맞는 분전반과 제어반을 맞춤 제조합니다. 회로 구성과 기기 사양을 검토하려면 부하 쪽 정보가 먼저 필요합니다. 기기별 명판 사진 또는 사양서, 기기 수량, 기동 방식을 포함한 운전 방식, 동시에 사용하는 부하 그룹, 필요한 분기 회로 수를 정리해 보내주시면 됩니다. 여기에 더해 예비 회로가 필요한지, 메인과 분기의 구분을 어떻게 가져갈지도 알려주시면 내부 배치와 부스바 구성까지 함께 검토할 수 있습니다.
발주 범위도 함께 정해주시면 좋습니다. 함체만 치수와 타공 기준으로 제작하는 경우와, 차단기와 배선까지 포함한 완성 분전반으로 받는 경우는 필요한 자료가 다릅니다. 함체만 필요하시면 외형 치수와 내부에 들어갈 기기 크기, 타공 위치가 중심이 되고, 완성 분전반이라면 위에 정리한 부하 목록이 중심이 됩니다. 설치 장소가 실내인지 옥외인지, 충전부 차폐 요구가 있는지도 초기에 알려주시면 함체 사양을 같이 잡아갈 수 있습니다.
자주 묻는 질문
Q. 차단기 전류만 알면 그 회로에 쓸 수 있는 kW를 바로 알 수 있나요? A. 전류 하나로는 확정하기 어렵습니다. 같은 전류라도 전압과 상 구성, 부하의 역률에 따라 전력 값이 달라집니다. 기기 명판에 적힌 전압과 상 구성을 함께 확인하셔야 합니다.
Q. 모터 명판의 kW를 그대로 부하 전력으로 적어도 되나요? A. 명판의 정격 출력과 전원에서 들어가는 전기 입력은 구분합니다. 입력을 볼 때는 효율이 함께 들어가므로, 명판 사진을 그대로 보내주시면 출력과 입력 표기를 같이 확인해 검토합니다.
Q. 기기 목록을 kW 합계로만 정리해서 보내도 되나요? A. 합계만으로는 어느 기기가 언제 함께 도는지 알 수 없습니다. 기기별로 나눠 적고 동시에 운전되는 묶음을 표시해주시면 분기 회로를 나누는 판단에 쓸 수 있습니다.
Q. 명판이 지워져서 안 보이는 기기는 어떻게 하나요? A. 제조사와 모델명이 확인되면 카탈로그 사양으로 대신 검토할 수 있습니다. 모델명도 확인이 어려우면 기기 사진과 기존 회로의 차단기 명판을 함께 보내주시고, 실제 정격은 발주 단계에서 확인할 항목으로 남겨두시면 됩니다.
