분전반 아크릴 차폐판만 따로 주문할 수 있나요?
분전반 충전부를 덮는 아크릴 차폐판은 판만 단독으로 맞춤 주문할 수 있고, 분전반 제작과 함께 요청하면 차단기 배치에 맞춰 한 번에 제작합니다. 주문 전에 준비할 치수와 사진, 고정 방식을 정리했습니다.
이미지를 클릭하면 크게 볼 수 있습니다.
분전반 아크릴 차폐판은 판만 단독으로 주문할 수 있습니다. 이미 설치된 분전반의 내부 치수와 차단기 위치를 알려주시면 그 분전반에 맞춘 차폐판을 제작하고, 새 분전반을 제작하면서 차폐판을 함께 요청하시면 차단기 배치에 맞춰 한 번에 맞춤 제조합니다.
분전반 아크릴 차폐판은 어떤 역할을 하나요
차폐판은 분전반 안쪽의 충전부, 즉 전기가 흐르는 전선과 단자를 덮는 보호 커버입니다. 문을 열었을 때 손이나 공구가 충전부에 닿는 일을 물리적으로 막아 작업자의 감전 위험을 줄이고, 내부로 들어오는 먼지와 단락(합선) 사고 위험을 낮추는 데 도움이 됩니다.
투명한 소재를 쓰기 때문에 차폐판을 떼지 않고도 차단기의 ON/OFF 상태와 과열로 인한 변색 같은 이상 징후를 눈으로 확인할 수 있습니다. 점검 때 충전부 노출 지적을 받은 분전반에 차폐판을 추가하는 경우가 많은 이유입니다.

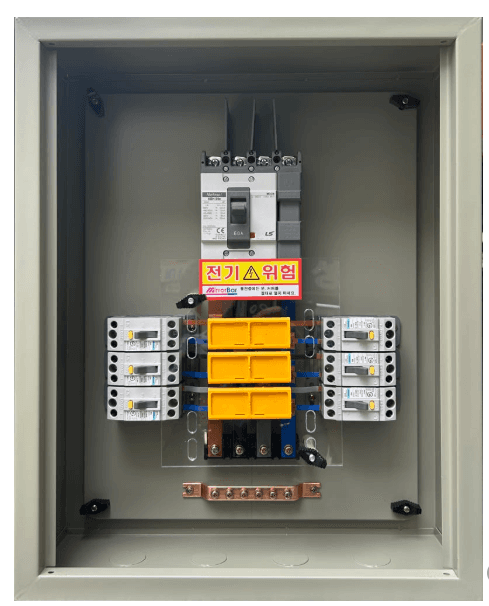

사진처럼 차단기 조작 손잡이는 밖으로 노출하고 단자와 부스바 접속부는 차폐판 뒤로 가립니다. 평소 조작은 그대로 하면서 충전부는 덮여 있는 구조입니다.
충전부 방호는 어떤 기준에서 요구하나요
고용노동부의 산업안전보건기준에 관한 규칙 제301조는 근로자가 작업이나 통행 중 감전 위험이 있는 충전부에 닿거나 접근할 수 있으면 사업주가 충전부를 방호하도록 정하고 있습니다. 방호 방법으로 충전부에 충분한 절연 효과가 있는 방호망이나 절연덮개를 설치하는 방식, 충전부를 내구성 있는 절연물로 완전히 덮어 감싸는 방식 등이 규정되어 있고, 분전반 내부에서는 절연덮개 역할을 하는 차폐판이 이 요구에 대응하는 대표적인 방법입니다.
차폐판의 재질, 난연 성능, 개구부와 충전부 사이의 간격 같은 세부 요구는 현장 시방서와 점검 기관의 기준에 따라 달라질 수 있습니다. 난연 성능은 소재의 시험성적서로 확인하는 항목이어서, 난연 소재가 필요한 현장이면 주문 때 알려주세요. 조건에 맞는 소재로 제작합니다.
차폐판만 구매하는 경우
기존 분전반에 차폐판이 없거나, 회로를 늘리면서 개구부가 맞지 않게 된 경우에 판만 따로 주문하시면 됩니다. 다른 곳에서 만든 분전반이어도 내부 치수와 차단기 배치를 알 수 있으면 제작 검토가 가능합니다.
차폐판 설치는 분전반의 전원을 내리고 정전 상태를 확인한 뒤 전기 작업 자격이 있는 담당자가 진행하셔야 합니다. 건물 관리실이나 시공 업체가 바로 장착할 수 있도록 고정 방식에 맞춰 체결 홀 위치를 정해서 제작합니다.
분전반 제작과 함께 주문하는 경우
새 분전반을 주문하면서 차폐판까지 요청하시면 차단기 배열을 확정한 뒤 그 배치에 맞춰 차폐판의 손잡이 개구부를 설계합니다. 함체와 내부 부품, 차폐판을 하나의 사양으로 맞추기 때문에 나중에 회로를 추가했을 때 개구부가 어긋나는 일이 줄어듭니다.
차단기 구성이나 함체 치수를 아직 정하지 못하셨다면 부하 목록과 설치 공간 정보로 상담을 시작하시면 됩니다. 박스 치수를 정리하는 방법은 맞춤 분전함 사이즈 글에 정리해 두었습니다.
주문 전에 준비하면 좋은 정보
아래 항목이 있으면 상담에서 바로 제작 검토를 시작할 수 있습니다.
- 분전반 내부의 가로, 세로, 깊이 치수
- 차단기 종류와 배열, 조작 손잡이 위치가 보이는 정면 사진
- 고정 방식: 나비볼트 체결, 볼트 체결, 자석 부착, 경첩 개폐 중 원하는 방식
- 소재: 투명 아크릴 또는 폴리카보네이트, 난연 소재 여부
- 수량과 전기 위험 표지 부착 여부
사진은 문을 열고 정면에서 한 장, 줄자를 대고 치수가 보이게 한 장이면 충분합니다. 도면이 없어도 괜찮습니다.
자주 묻는 질문
Q. 다른 업체가 만든 분전반에도 차폐판을 만들 수 있나요? A. 내부 치수와 차단기 배치를 알 수 있으면 제작 검토가 가능합니다. 정면 사진과 치수 사진을 보내주시면 개구부 위치까지 확인해서 회신합니다.
Q. 아크릴과 폴리카보네이트 중 무엇을 고르면 되나요? A. 아크릴은 투명하고 가공이 쉬워 널리 쓰이고, 폴리카보네이트는 충격에 강한 소재입니다. 분전반 내부 발열이 크거나 충격 가능성이 있는 현장이라면 난연 여부와 함께 소재를 상담해서 정하시길 권합니다.
Q. 차폐판을 씌우면 차단기는 어떻게 조작하나요? A. 차단기 조작 손잡이 위치만 타공해서 밖으로 노출합니다. 단자와 전선 접속부는 가려진 상태에서 평소처럼 ON/OFF 조작을 할 수 있습니다.
Q. 차폐판 하나로 안전점검 지적이 해결되나요? A. 충전부 노출 지적에 대응하는 대표적인 방법입니다. 점검 기관과 현장 시방서에 따라 재질과 난연 성능 같은 세부 조건이 다를 수 있어서, 점검 지적서나 시방서 내용을 함께 보내주시면 그에 맞춰 사양을 정리합니다.
