잠실 롯데백화점 밀도(meal°) 베이커리 분전반 납품 사례: LS ELECTRIC 차단기, 아크릴 차폐판 적용
롯데백화점 잠실점 밀도(meal°) 베이커리 매장에 폭 800 × 높이 1500 × 깊이 200mm 포스코 STS304 스테인리스 분전반을 제작·납품했습니다. LS ELECTRIC 차단기와 탈부착형 투명 아크릴 차폐판을 적용했습니다.
이미지를 클릭하면 크게 볼 수 있습니다.
에스지기전은 롯데백화점 잠실점에 입점한 베이커리 밀도(meal°) 매장의 분전반을 제작·납품했습니다. 폭 800 × 높이 1500 × 깊이 200mm 크기의 대형 분전반으로, 함체는 포스코 STS304 헤어라인(HL) 스테인리스 강판으로 고급스럽게 마감했습니다. 차단기는 LS ELECTRIC(LS일렉트릭) 제품을 사용했고, 충전부 앞에는 투명 아크릴 차폐판을 설치했습니다.
이번 납품 사양
| 항목 | 제작·납품 내용 |
|---|---|
| 납품 현장 | 롯데백화점 잠실점 밀도(meal°) 베이커리 매장 |
| 함체 규격 | 폭 800 × 높이 1500 × 깊이 200mm |
| 함체 재질 | 포스코 STS304 헤어라인(HL) 스테인리스 |
| 차단기 | LS ELECTRIC(LS일렉트릭) 차단기 |
| 충전부 보호 | 투명 아크릴 차폐판, 지지대와 나비볼트로 탈부착 |
| 문 구성 | 계량기 확인창, 운전 ON·OFF 표시등 |

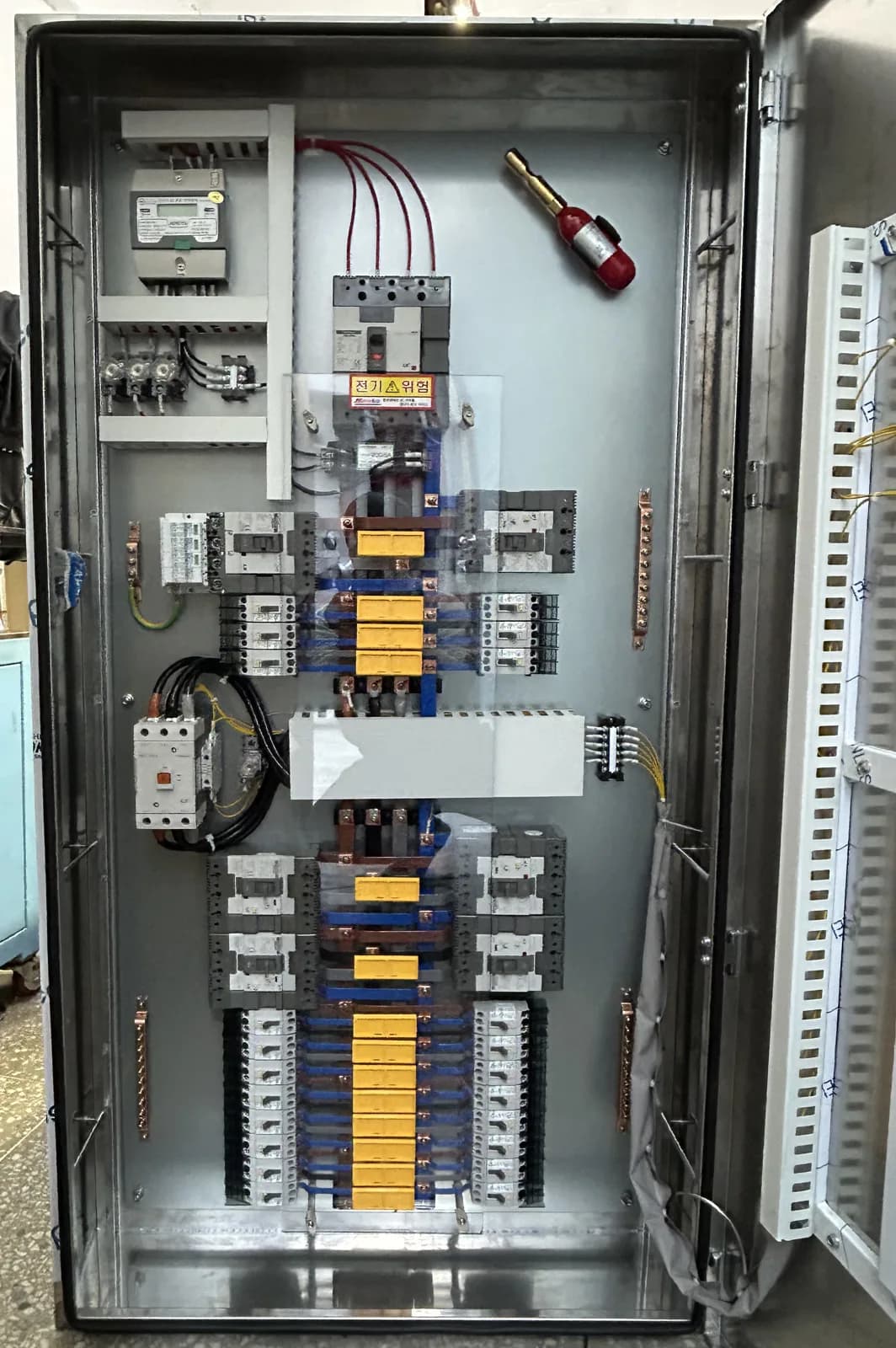

베이커리 매장에 맞춘 대형 분전반
베이커리 매장은 제빵 기기와 쇼케이스, 조명 등 여러 회로를 한 분전반에서 관리합니다. 높이 1500mm 함체에 중앙 부스바를 세우고 양옆으로 분기 차단기를 배열해 회로를 정리했습니다. 차단기가 한 줄로 정렬되어 매장 운영 중에 점검할 회로를 빠르게 찾을 수 있습니다.
차단기는 LS ELECTRIC 제품으로 통일했습니다. 한 제조사 차단기로 맞추면 예비 부품을 준비하고 교체할 때 관리가 수월합니다. 함체는 STS304 스테인리스를 사용해 백화점 매장에 어울리는 마감과 내식성을 함께 갖췄습니다.

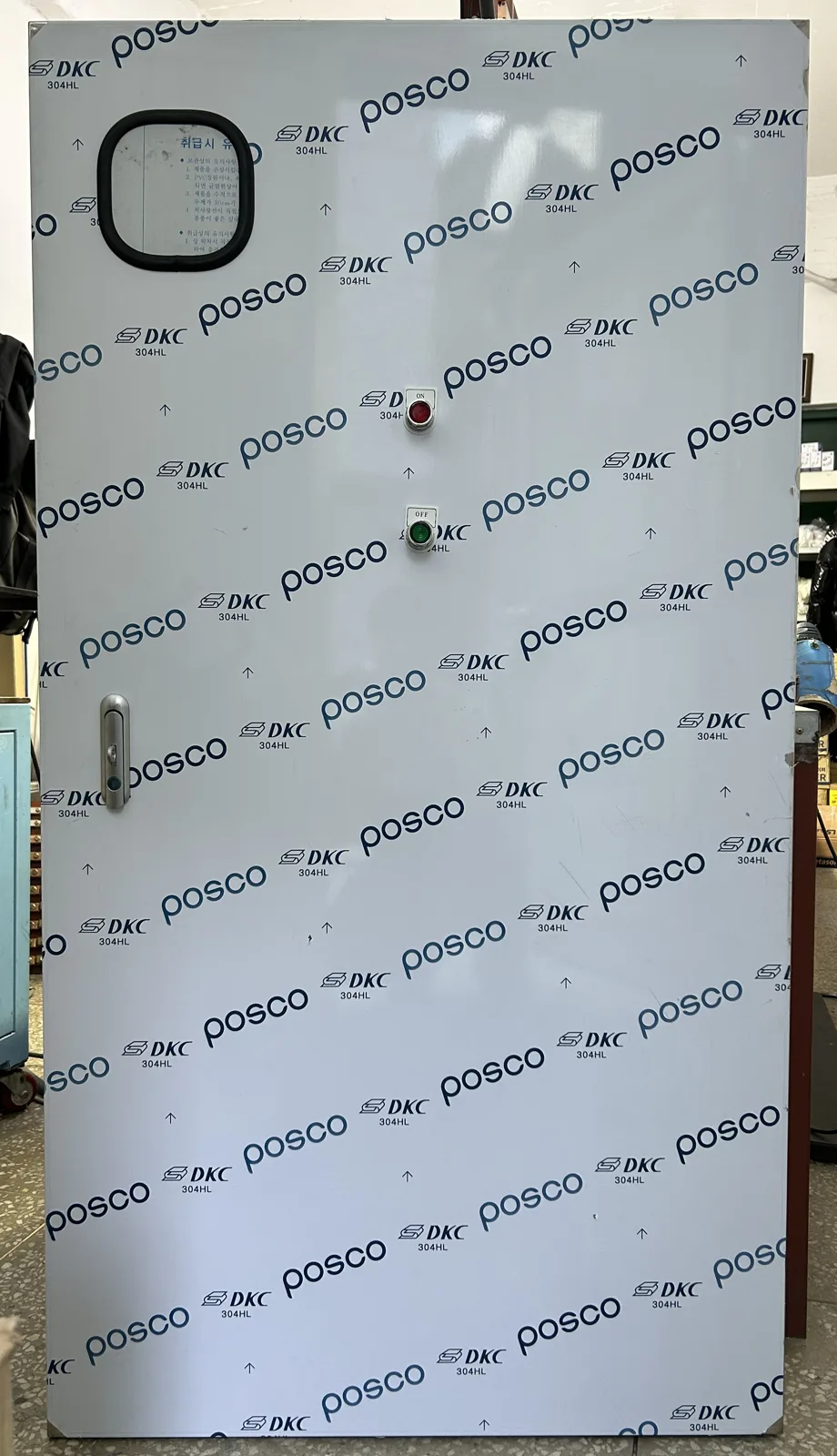

문 왼쪽 위에는 계량기 확인창을 냈습니다. 문을 열지 않고 계량기 표시를 읽을 수 있어 검침과 점검이 간단해집니다.
크기를 기준으로 대형 분전반을 검토하신다면 800x1800mm 대형 분전반 사례도 함께 참고하세요.

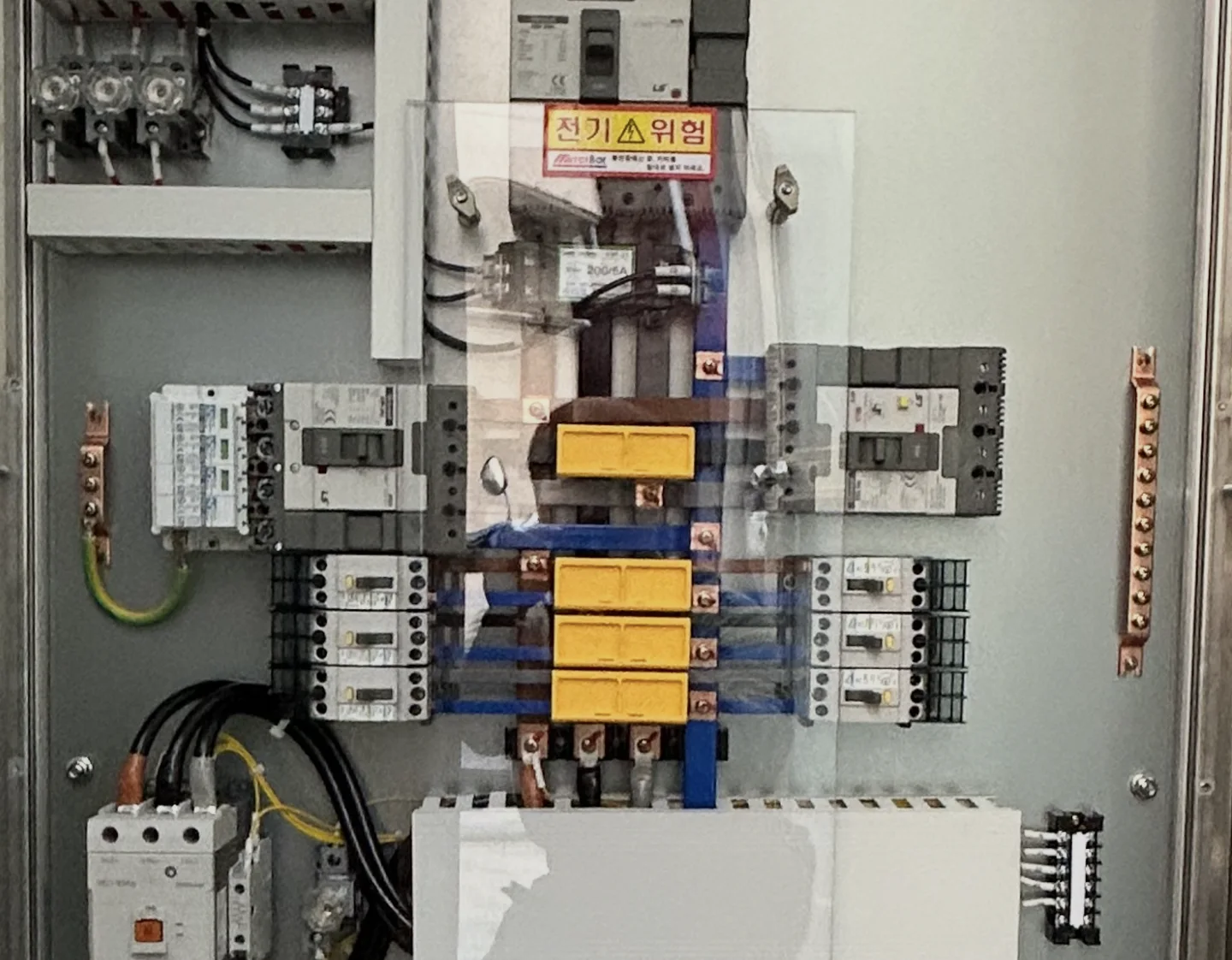

감전 방지용 투명 아크릴 차폐판
아크릴 차폐판은 분전반 안에서 전류가 흐르는 부분인 충전부가 노출되지 않도록 덮는 판입니다. 문을 열고 작업하는 사람의 손이나 공구가 충전부에 닿는 것을 막아 감전 사고를 예방하고, 안전점검에서 자주 나오는 "충전부 노출" 지적을 해소합니다.
이번 분전반에는 메인 차단기 아래부터 부스바 구간까지 차단기 배치에 맞춰 투명 아크릴 판을 재단했습니다. 지지대와 나비볼트로 고정해 공구 없이 떼어낼 수 있습니다. 투명 판이라 덮은 상태에서도 차단기 상태를 눈으로 확인할 수 있고, 열화상 점검이나 정비가 필요할 때는 판을 빠르게 분리할 수 있습니다.
전기설비 검사는 한국전기안전공사 등 검사기관이 사용전검사와 정기검사로 설비의 안전성을 확인하는 절차입니다. 충전부에 대한 감전 보호는 전기설비기술기준과 한국전기설비규정(KEC), 산업안전보건기준에 관한 규칙에서 다루는 내용이며, 투명 아크릴 차폐판(절연덮개) 설치는 "충전부 노출" 지적에 대응하는 일반적인 방법입니다. 세부 기술 기준과 관련 공고는 대한전기산업연합회 전기설비기술기준에서 확인할 수 있습니다.
아크릴 차폐판의 소재와 제작 순서는 분전반 아크릴 커버 가이드에, 사용 중인 분전반에 차폐판만 따로 주문하는 방법은 아크릴 차폐판 단독 주문 안내에 정리했습니다.
백화점 입점 매장 분전반 발주 때 알려주실 정보
- 매장 위치와 분전반 설치 자리 치수
- 회로 목록과 주요 기기의 부하 정보
- 지정 차단기 브랜드가 있다면 제조사와 사양
- 함체 재질과 마감 요구
- 아크릴 차폐판, 계량기 확인창 등 추가 요구
- 오픈 일정
