대형 분전반 제작, 궁금하신가요? 800x1800mm 사이즈 대형 분전반 사례
폭 800mm, 높이 1800mm 대형 자립형 분전반의 제작 사례입니다. 다수의 분기 차단기, 타이머 4개, 전압계·전류계 계측, 직입기동 1회로 구성과 대형 분전반을 주문할 때 알려주실 정보를 정리했습니다.
이미지를 클릭하면 크게 볼 수 있습니다.
회로 수가 많고 타이머, 계측기, 전동기 기동 회로까지 한 함체에 넣어야 하는 분전반은 높이를 키운 대형 자립형으로 제작합니다. 이번에 제작한 분전반은 폭 800mm, 높이 1800mm 크기입니다. 바닥에 세워 설치하며, 여러 분기 회로와 타이머 4개, 전압·전류 계측 회로, 직입기동 전동기 회로 1회로를 담았습니다.
800 × 1800mm 크기로 제작한 이유

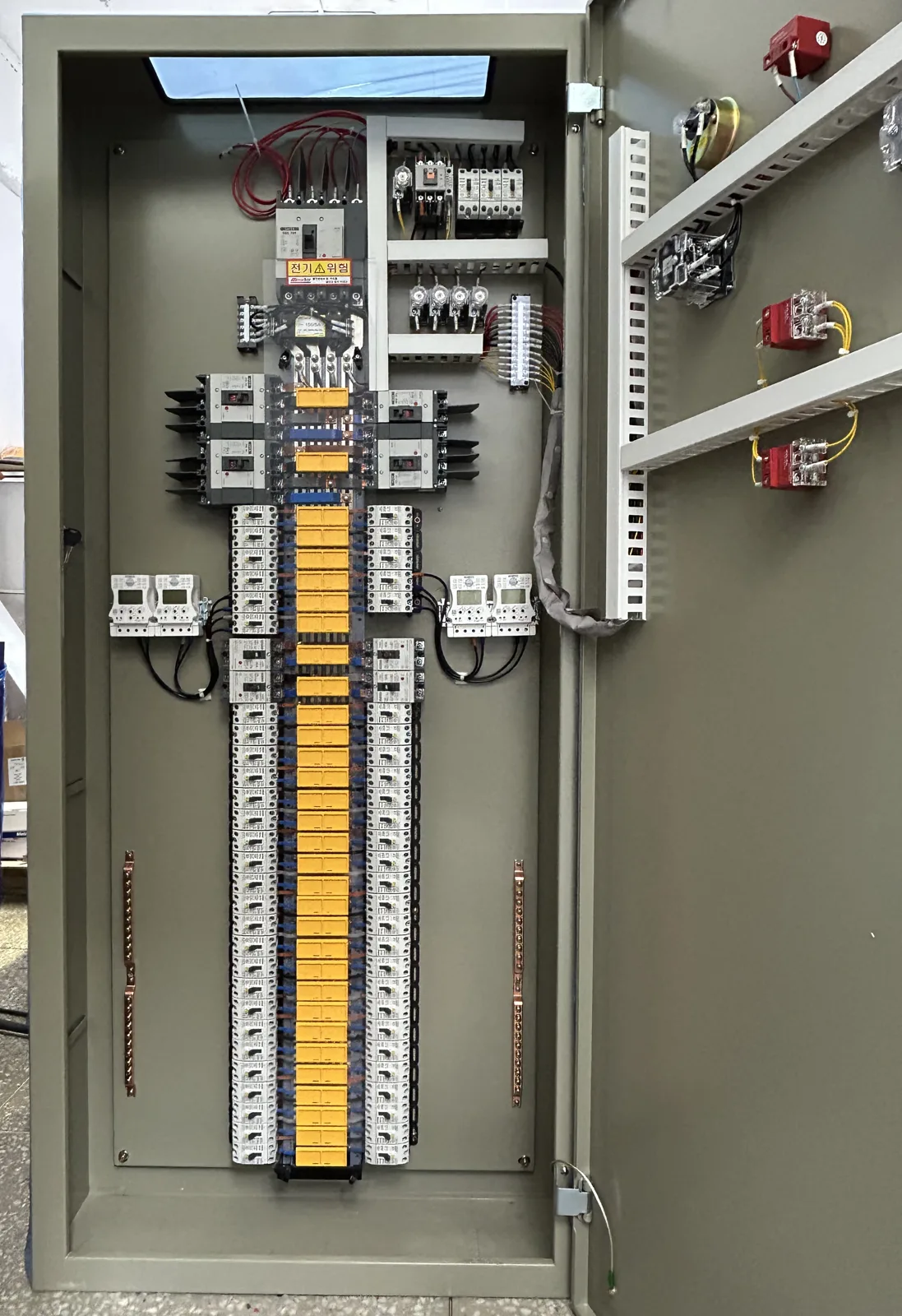

분기 회로가 많으면 차단기를 배열할 길이가 필요합니다. 높이 1800mm를 확보해 중앙 부스바를 위에서 아래로 길게 세우고, 그 양옆에 분기 차단기를 두 열로 배열했습니다. 차단기가 한 줄로 정렬되어 점검할 때 원하는 회로를 빠르게 찾을 수 있고, 배선 경로를 따라가기도 쉽습니다.
폭 800mm는 차단기 열 바깥쪽에 타이머와 배선 덕트를 둘 공간이 됩니다. 기기 사이에 여유가 있으면 전선을 무리하게 꺾지 않고 정리할 수 있고, 나중에 회로를 점검하거나 교체할 때 손이 들어갈 공간도 확보됩니다.
분전반 내부 구성과 각 부품의 역할
| 구성 | 역할과 이점 |
|---|---|
| 메인 차단기 | 분전반 전체 전원을 한 번에 개폐하고 보호합니다. 정비할 때 전원을 분리하는 기준점이 됩니다. |
| 중앙 부스바와 절연 커버 | 메인 차단기의 전원을 각 분기 차단기로 나눕니다. 부스바 접속부에 노란색 절연 커버를 씌워 점검 중 충전부에 손이 닿을 위험을 줄였습니다. |
| 좌우 2열 분기 차단기 | 회로마다 차단기를 따로 두어, 한 회로에 이상이 생기면 해당 회로만 분리됩니다. |
| 타이머 4개 | 회로에 직결해 정해진 시각에 해당 회로를 자동으로 켜고 끕니다. 매번 스위치를 조작하지 않아도 운전 시간이 일정하게 유지됩니다. |
| CT와 전압계(VM)·전류계(AM) | CT가 큰 부하 전류를 계기에 맞는 작은 전류로 변환해 전류계에 전달합니다. |
| 직입기동 회로 1회로 | 전자접촉기로 전동기를 운전하고, 문의 ON·OFF 표시등으로 운전 상태를 보여줍니다. |
직입기동(DOL) 회로 1회로를 구성했습니다

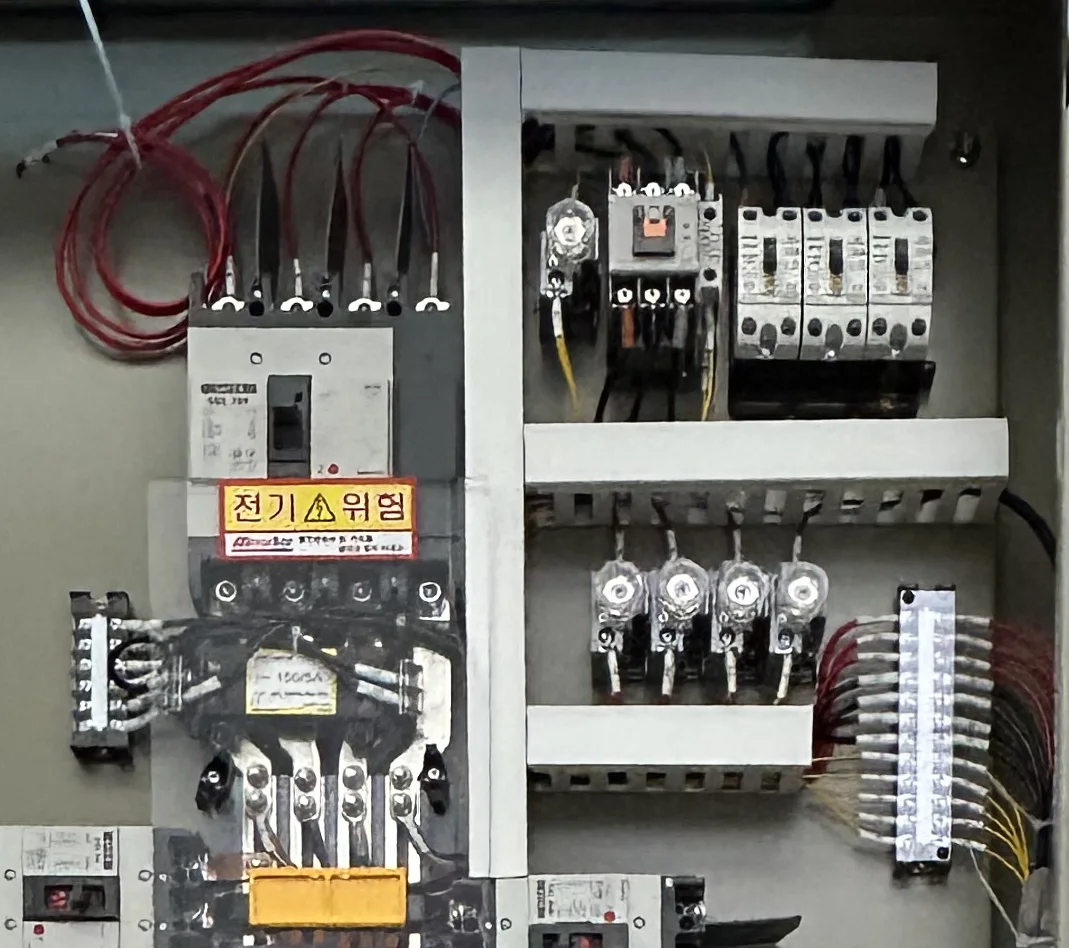

직입기동(DOL, Direct On Line)은 전동기를 전원에 직접 연결해 정격전압을 한 번에 인가하는 가장 기본적인 모터 기동 방식입니다. 제어 회로가 간단해 유지보수가 쉽습니다. 이 분전반에는 직입기동 회로 1회로를 상부에 따로 배치해, 분기 차단기 영역과 구분되도록 정리했습니다.
기동하는 순간에는 정격보다 큰 전류가 흐릅니다. 그래서 전동기 회로를 포함한 분전반은 전동기 용량과 명판 정보를 받아 기동 방식과 차단기 선정을 함께 검토합니다. 명판에서 확인할 항목은 차단기 용량과 기기 kW, 제작 상담용 부하 정보에 정리해 두었습니다.
문에서 전압과 전류를 확인합니다

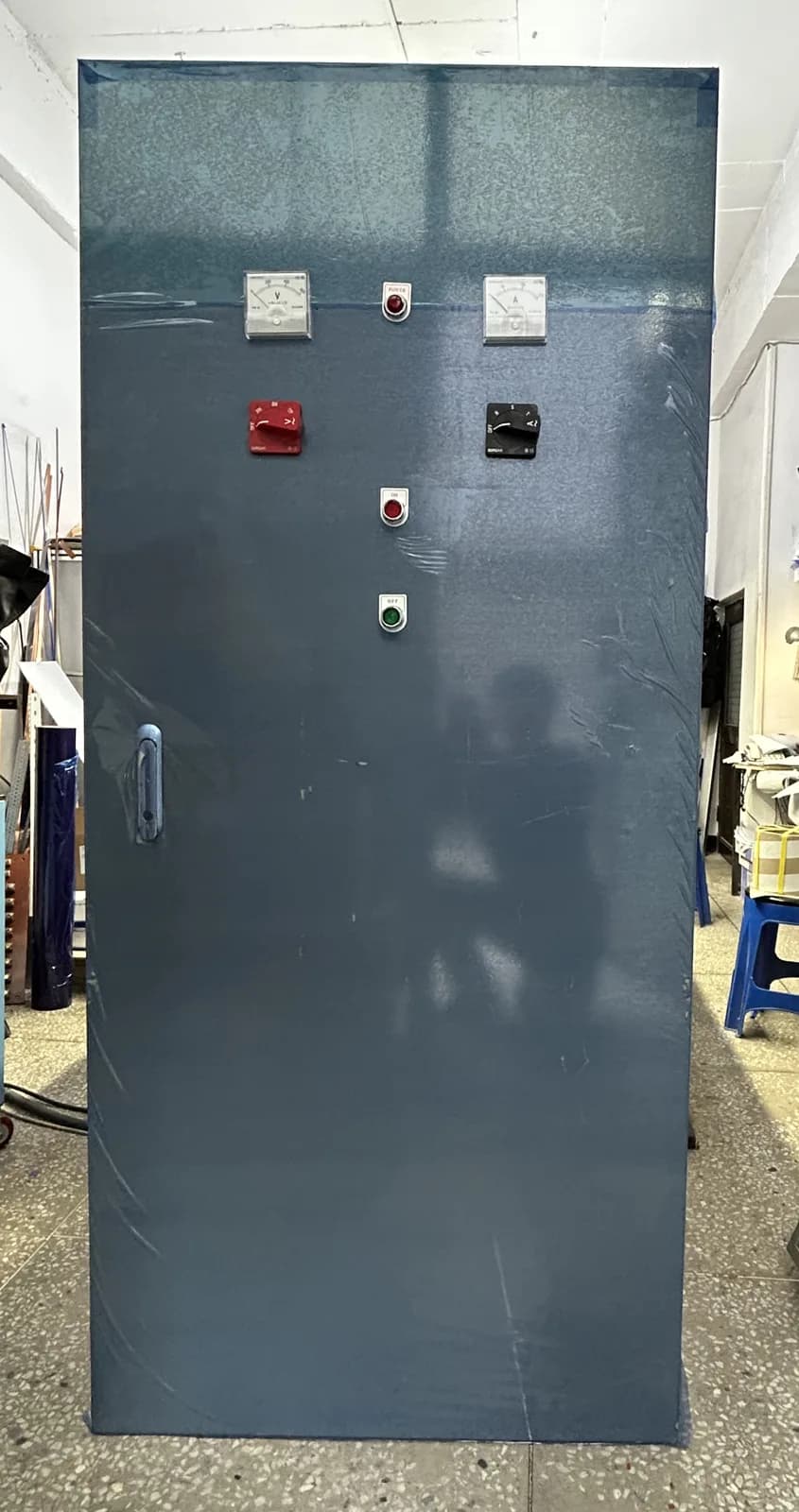

문에는 전압계(VM)와 전류계(AM), 각각의 전환 스위치, 전원 표시등, 운전 ON·OFF 표시등을 배치했습니다. 전환 스위치로 상을 바꿔 가며 상별 전압과 전류를 계기 하나로 확인할 수 있습니다. 관리자가 문을 열지 않고 부하 상태를 점검할 수 있어 일상 점검이 간단해집니다.
이 분전반에는 CT 계량기를 추가로 설치할 예정입니다. CT 계량기를 달면 이 분전반에서 사용하는 전력량을 따로 기록할 수 있습니다.
대형 분전반을 주문하실 때 알려주실 정보
대형 자립형 분전반은 외형 치수와 함께 설치 자리까지 옮기는 경로를 먼저 확인해야 합니다. 아래 항목을 정리해 보내주시면 검토가 빨라집니다.
- 희망 외형 치수(폭·높이·깊이) 또는 설치 공간 치수
- 반입 경로: 출입문과 엘리베이터의 폭·높이, 복도가 꺾이는 구간
- 바닥 고정 방식과 문 앞 작업 공간
- 분기 회로 목록과 회로별 부하
- 타이머로 제어할 회로와 운전 시간
- 전동기 회로가 있다면 전동기 명판 정보
- 전압계·전류계, 계량기 등 계측 요구
- 케이블이 위에서 들어오는지 바닥에서 올라오는지
크기를 정할 때 정리할 항목은 맞춤 분전함 사이즈, 외형 치수와 내부 공간 전달에서 더 자세히 설명했습니다. 제작 가능한 치수와 사양은 요청 내용을 보고 개별적으로 확인드립니다.
자주 묻는 질문
Q. 800 × 1800mm 같은 대형 분전반도 맞춤 제작하나요? A. 네. 이번 사례처럼 분기 회로와 타이머, 계측기, 직입기동 회로를 한 함체에 담은 대형 자립형 분전반을 제작합니다. 크기는 넣을 회로와 기기 목록, 설치 공간과 반입 경로를 보고 정합니다.
Q. 분전반 크기는 어떻게 정하나요? A. 넣을 차단기와 기기의 수, 배선 공간, 설치 자리의 치수를 함께 보고 정합니다. 회로 목록과 설치 자리 사진을 보내주시면 배치를 검토해 크기를 제안드립니다.
Q. 타이머와 전동기 회로를 한 분전반에 같이 넣을 수 있나요? A. 네. 이번 분전반에는 타이머 4개와 직입기동 회로 1회로를 함께 구성했습니다. 회로별 운전 방식과 부하 정보를 알려주시면 배치와 배선을 그에 맞춰 잡습니다.
