차단기 중성선 개폐와 중성선 보호는 어떻게 다른가요?
차단기 극수 표기만으로는 중성선이 끊기는지, 중성선의 과전류를 검출하는지 구분되지 않습니다. 개폐 기능과 보호 기능의 차이, 접지 계통과 부하 조건이 검토에 들어오는 이유, 분전반 발주 때 정리할 정보를 설명합니다.

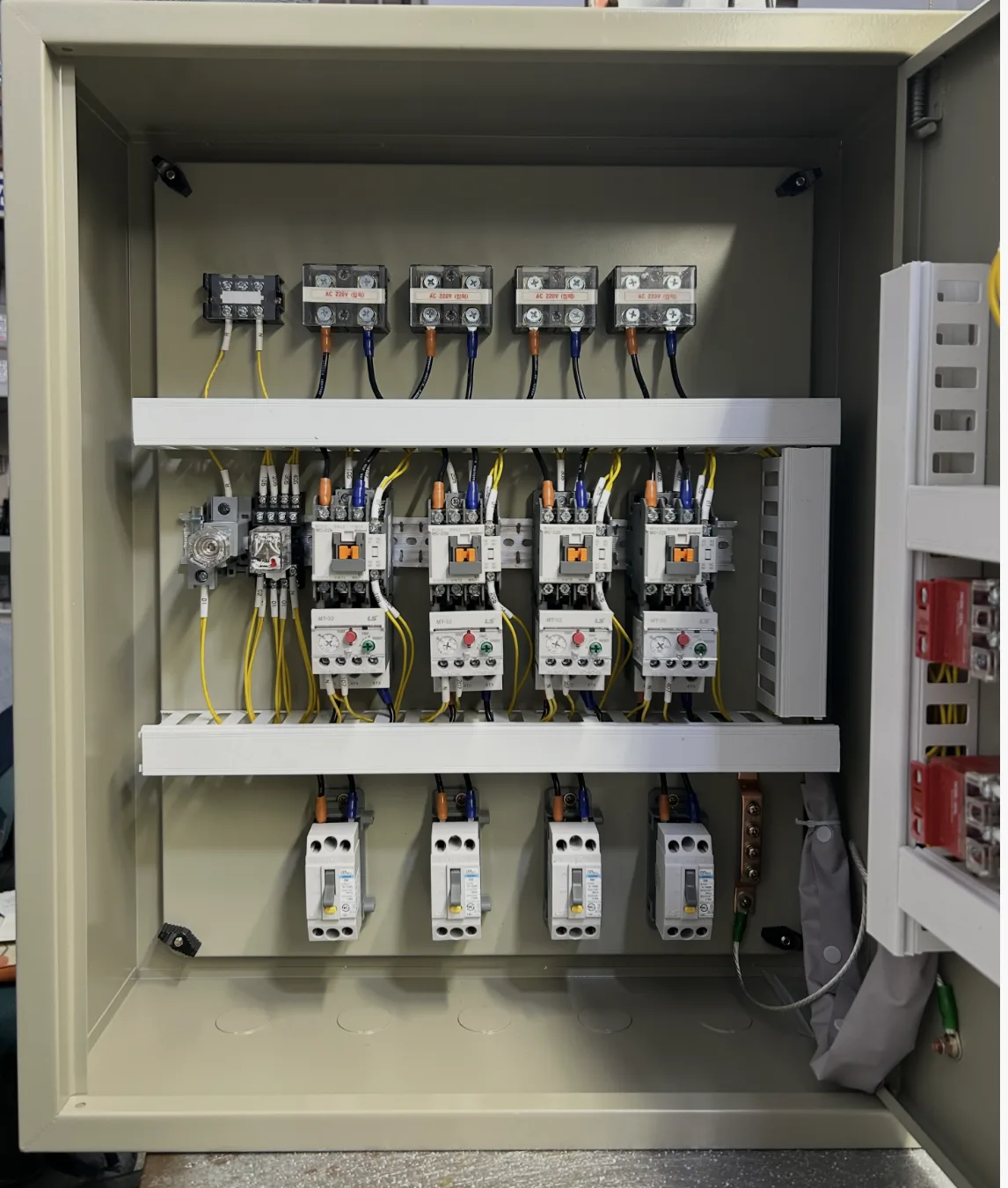

이미지를 클릭하면 크게 볼 수 있습니다.
중성선 개폐는 차단기가 동작할 때 중성선 회로를 함께 끊어주는 기능이고, 중성선 보호는 중성선에 흐르는 과전류를 검출해 차단 동작을 일으키는 기능입니다. 두 가지는 서로 다른 항목이라 별도로 검토해야 하며, 극수 표기만 보고 중성선 보호 기능까지 있다고 판단할 수는 없습니다. 어떤 조합이 필요한지는 공급 전원의 접지 계통과 부하 조건을 같이 확인해야 정해집니다.
개폐와 보호를 나눠서 봐야 하는 이유
차단기 명판의 극수 표기는 단자가 몇 개이고 어떤 극이 기구적으로 연결되는지를 알려주는 정보입니다. 여기에 중성선 자리가 포함되어 있다는 사실과, 그 중성선 자리에 과전류를 검출하는 소자가 들어 있다는 사실은 같은 이야기가 아닙니다.
Schneider Electric의 전기설비 가이드는 중성선을 개폐하는 문제와 중성선의 과전류를 보호하는 문제를 각각 별도 항목으로 다룹니다. 즉 설계 단계에서 다음 두 질문을 따로 던져야 합니다.
- 이 회로에서 중성선을 함께 끊어야 하는가
- 이 회로에서 중성선의 과전류를 검출해야 하는가
첫 번째 질문의 답은 주로 접지 계통에서 나오고, 두 번째 질문의 답은 도체 단면적과 부하 특성에서 나옵니다.
역할 비교: 중성선 개폐와 중성선 과전류 보호
| 구분 | 중성선 개폐 | 중성선 과전류 보호 |
|---|---|---|
| 기능의 목적 | 차단 동작 시 중성선 회로를 함께 분리 | 중성선에 흐르는 과전류를 검출해 차단 동작 유발 |
| 주로 보는 조건 | 공급 전원의 접지 계통, PEN 도체 유무 | 중성선 도체 단면적, 고조파 등 부하 특성 |
| 검토에 필요한 자료 | 수전 방식과 계통 접지 형태, 상위 차단기 구성 | 회로별 도체 사양, 부하 종류와 비선형 부하 비중 |
| 명판에서 바로 읽히는가 | 극 구성으로 일부 추정 가능 | 극수 표기만으로는 판단 어려움, 모델 자료 확인 필요 |
표의 오른쪽 열이 특히 혼동되는 부분입니다. 중성선 자리가 있는 차단기라도 그 극이 단순히 연결과 분리만 담당하는지, 과전류 검출까지 하는지는 제조사 모델 자료에서 확인해야 합니다.
접지 계통과 PEN 도체가 개폐 판단에 들어오는 이유
중성선 개폐 방식은 접지 계통의 영향을 받습니다. 계통에 따라 중성선을 함께 끊는 것이 원칙인 경우가 있고, 중성선이 보호도체 역할을 겸하는 PEN 도체로 쓰이는 구간에서는 그 도체의 보호 역할을 별도로 구분해 다뤄야 합니다. 보호도체 역할을 하는 도체를 개폐 대상으로 다루는 것과 일반 중성선을 개폐 대상으로 다루는 것은 성격이 다르기 때문입니다.
Schneider Electric 자료는 해외 설치 가이드이므로 국내 적용 조건을 그대로 대체하지 않습니다. 실제 설계에서는 국내 설계 기준과 사용하려는 차단기 모델의 자료를 함께 확인하는 절차가 필요합니다. 분전반 제작 단계에서는 설계자가 정한 사양을 받아 반영하는 흐름이 일반적입니다.
중성선 보호 검토에 부하 조건이 따라붙는 이유
중성선 보호 검토에는 도체 단면적과 고조파 등 부하 조건이 관련됩니다. 중성선은 상선과 단면적이 같을 수도 있고 다를 수도 있는데, 단면적이 다르면 같은 상위 차단기 하나로 중성선까지 적절히 보호되는지 따로 따져야 합니다.
부하 특성도 함께 봅니다. 비선형 부하가 많은 회로는 상전류 합계만으로 중성선 전류를 가늠하기 어려운 조건이 생기므로, 어떤 기기가 몇 회로에 걸리는지 정리된 부하 목록이 검토의 출발점이 됩니다. 조명 제어용 전원장치, 인버터 구동 기기, 전자식 전원을 쓰는 장비가 많은 회로라면 발주 단계에서 이 정보를 같이 전달하는 편이 좋습니다.
분전반 사양을 전달할 때 정리할 정보
분전반 제작을 맡길 때 "3P로 해주세요" 같은 극수 표기만 전달하면, 중성선 개폐와 보호 중 어느 쪽을 의도한 것인지 확인하는 과정이 한 번 더 생깁니다. 사양 검토를 빠르게 진행하려면 극수와 함께 다음 항목을 묶어서 보내주시면 됩니다.
- 공급 전원 방식과 접지 계통 형태, 상위 차단기 구성
- 메인과 분기별로 중성선을 함께 개폐해야 하는지에 대한 설계 지시 사항
- 회로별 전선 사양에서 상선과 중성선 단면적이 같은지 여부
- 접속할 부하 목록과 명판 표기, 비선형 부하가 많은 회로 표시
- 사용할 차단기 제조사와 모델 시리즈, 지정 품목이 있는지 여부
에스지기전은 맞춤 사이즈 함체 제작과, 부품과 배선을 포함한 분전반·제어반 맞춤 제조를 함께 다룹니다. 함체만 필요한 경우에는 외형 치수와 내부 유효 공간, 타공 위치가 핵심 정보가 되고, 차단기까지 조립된 완성 분전반을 맡기실 때는 위 목록처럼 전원 조건과 부하 정보가 사양 검토의 근거가 됩니다. 중성선 개폐와 보호의 구분은 후자에 해당하는 내용이라, 발주 범위를 먼저 알려주시면 요청드릴 자료가 정리됩니다.
자주 묻는 질문
Q. 극수가 많으면 중성선 보호도 자동으로 되는 건가요? A. 아닙니다. 극 구성은 단자와 접점의 배치를 알려주는 정보이고, 중성선 극에 과전류 검출 기능이 들어 있는지는 모델 자료에서 따로 확인하는 항목입니다. 개폐와 보호를 같은 것으로 보면 사양 검토가 어긋납니다.
Q. 중성선을 꼭 함께 끊어야 하나요? A. 접지 계통에 따라 판단이 달라집니다. 중성선이 보호도체 역할을 겸하는 구간이 있는지도 함께 봐야 하므로, 수전 방식과 계통 형태를 확인한 뒤 설계 기준에 맞춰 정하는 것이 순서입니다.
Q. 중성선 단면적이 상선보다 작으면 무엇을 확인하나요? A. 상선 기준으로 선정된 보호로 중성선까지 적절히 보호되는지 따로 검토합니다. 도체 단면적과 부하 조건이 중성선 보호 검토에 관련되는 항목이므로, 회로별 전선 사양을 정리해 두면 검토가 수월합니다.
Q. 해외 자료 기준을 그대로 국내 현장에 적용해도 되나요? A. 참고 자료의 설명은 해당 가이드의 적용 범위 안에서 유효합니다. 국내 적용은 설계 기준과 사용하는 차단기 모델의 제조사 자료를 확인해 결정하시는 것이 맞습니다.
참고 자료
- Schneider Electric: Protection of the neutral conductor 중성선 보호에 영향을 주는 도체와 부하 조건을 다룹니다.
- Schneider Electric: Breaking of the neutral conductor 접지 계통에 따른 중성선 개폐 원칙을 다루며, 국내 규정을 대체하는 자료는 아닙니다.
